孔板流量計安裝示意圖

點擊次數:6570 發布時間:2021-03-19 06:48:51
孔板流量計安裝
節流裝置安裝的正確與否直接影響其對流量測量的精確程度,因此掌握節流裝置正確安裝是非常重要的。
1.1基本要求:
1.1.1流體必須充滿測量管道,并且連續不斷的流過節流件,不能適用于脈動流和臨界的流量測量。
1.1.2流體在物理上和熱力學上必須為均勻的單相流體;流體流經節流裝置時不得發生相變;流束必須與管道平行,不得有旋轉流。
1.1.3對于新設管路系統,必須先經掃線后再安裝節流裝置,以防管內雜物堵塞或損傷節流裝置。
1.1.4安裝前應仔細核對節流裝置的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+”的一端應與流體上游管段聯接,標有“—”的一端應與流體下游管段聯接。
1.1.5節流裝置的中心線應當與管道中心線同軸。
1.2對管道的要求:
1.2.1管道垂直度:節流件上游端面與管道軸線的垂直度不大于1°。
當節流件的軸線與上下游側管道軸線之間距離e滿足下式時,流出系數C無附加不確定度。
如果上式不能滿足,而滿足下式時,流出系數C的不確定度應算術相加±3%
1.2.2節流裝置前后應配有一段測量管,至少保持前10D、后5D的等徑直管段,以保證測量精度(經典文丘里管前2~5D、后1~3D)。詳見:GB/T2624-2006流量測量節流裝置用孔板、噴嘴和文丘里管測量充滿圓管的流體流量或計算數據表提供相關數據。

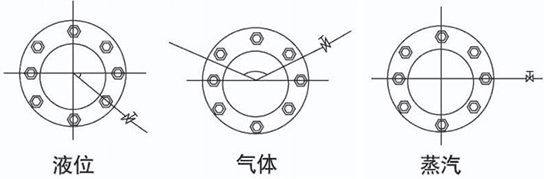

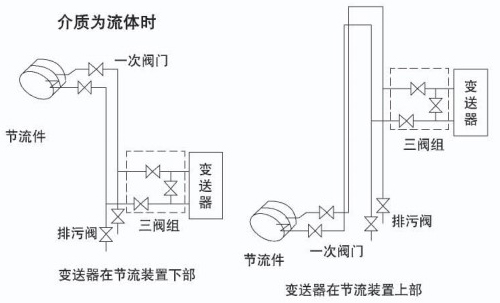

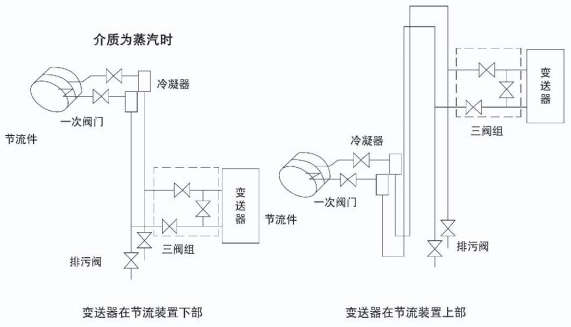

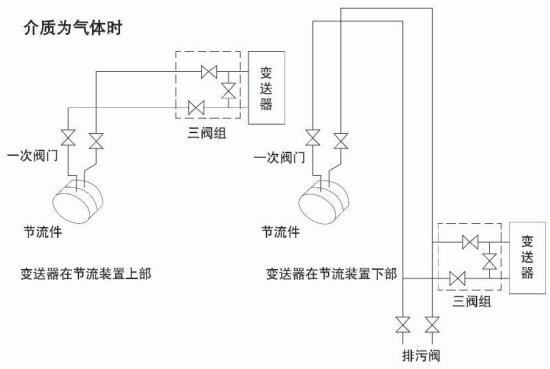

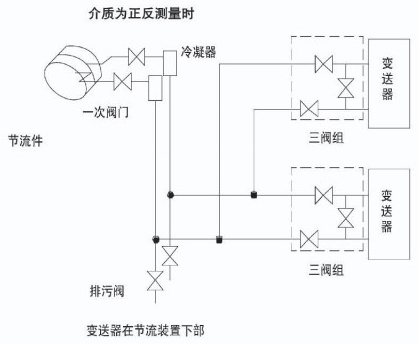

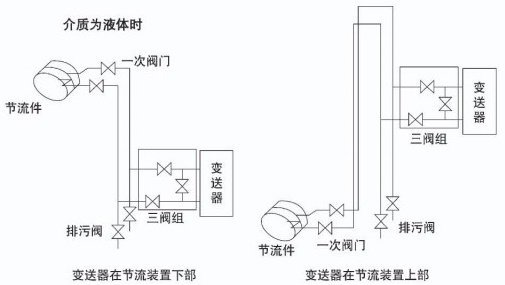

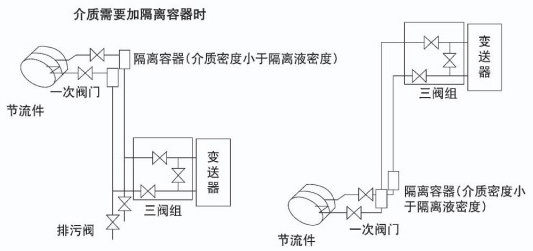

1.2.3節流裝置安裝在垂直管道上時,下端取壓口要與上端取壓口在同一水平面上。節流裝置安裝在水平管道上時(包括斜管道),取壓口位置的選擇取決于被測介質的特性,見圖示:
組件出廠時,取壓口、導壓管均設在二螺絲栓孔中間?,F(xiàn)場法蘭焊接時應注意螺孔及取壓口相對位置。
1.2.4在節流件前后若需安裝閥門,*好選閘閥且在運行中全開;調節閥則應在下游5D之后的管路中。
