擴散硅壓力變送器如何選型
點擊次數:2189 發布時間:2021-05-26 02:22:24
壓力變送器按芯體可分為擴散硅壓力變送器、陶瓷壓力變送器、電容式壓力變送器和單晶硅壓力變送器。那大家知道平時測壓力用到*多的壓力變送器是什么類型的嗎?
那就是擴散硅壓力變送器。擴散硅壓力變送器廣泛應用于石油、化工、鋼鐵、電力、輕工、環保等工業領域,實現對各種流體壓力的表壓、負壓或絕壓測量和控制,并且能夠適用于各種惡劣危險環境及有腐蝕性介質。那么擴散硅壓力變送器是怎樣誕生的呢?

擴散硅壓力變送器的誕生
20世紀90年代中期,美國Nova公司應用硅品石和硅品片益合兩項**科技生產了新型擴散硅壓力傳感器并開發出具有精度高、重復性小、抗腐蝕的擴散硅壓力變送器過程壓力通過隔離膜片、密封硅油傳輸?shù)綌U散硅膜片上,同時參考端的壓力(大氣壓)作用于膜片的另一端。這樣膜片兩邊的壓差產生一個壓力場,使膜片的一部分壓縮。另一部分拉伸,在壓縮區和拉伸區分別有兩個應變電阻片,以感受壓力引起的阻值的變化,從而將壓力信號轉換為電信號。
擴散硅壓力變送器選型
好了,言歸正傳!小編**就要給大家介紹下擴散硅壓力變送器的選型。選型小編歸納了一下,有八大參數。

01、被測介質
被測介質的物理化學性質和狀態,如強酸、強堿、粘稠、易凝固結晶和氣化等工況。

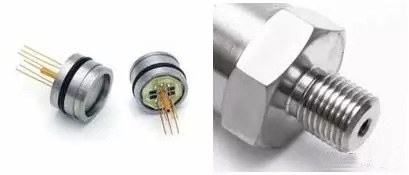

一般擴散硅壓力變送器氣壓、油壓、液壓均可以測量,但是因為擴散硅芯體是316l的芯體,對于可以腐蝕不銹鋼的氣體、粘稠的介質及容易結晶的介質是不能測量的。因為粘稠及結晶的物質容易堵住引壓孔,導致芯體不能接觸到介質。

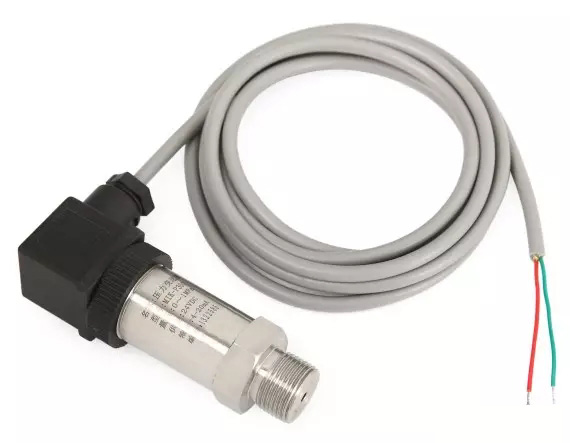

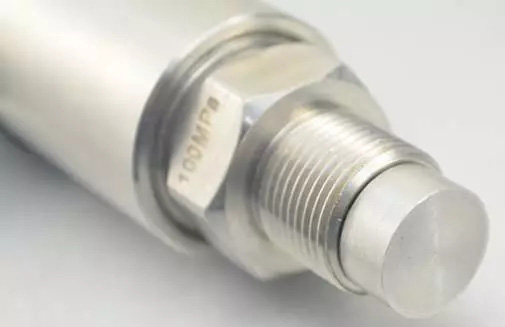

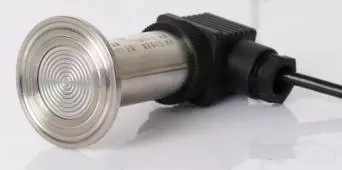

結晶和粘稠的介質需要用平膜壓力變送器進行測量,常規的壓力變送器因為有引壓孔,容易被堵住,所以需要用平膜壓力變送器。平膜壓力變送器可以保證介質直接接觸到膜片。平膜壓力變送器一般用在食品、醫藥行業(安裝方式一般是卡箍安裝,壓力不要超過4MPa,不然卡箍安裝不?。?/div>
擴散硅壓力變送器如何選型
ps:不要用手劃傷膜片哦,膜片很容易損壞!

泥漿及瀝青這些就需要無腔平膜壓力變送器(壓力需要大于2MPa才可以測量)

02、壓力量程
擴散硅壓力變送器的量程一般是-0.1MPa—60MPa,根據現實壓力進行選擇,一般比現場*大壓力再大一些就行了。但是壓力其實有很多單位,比如:有客戶問,16公斤壓力是多少?
不要緊張!請記住小編的小公式,就能應對不同的壓力單位:
1MPa=10bar=1000KPa=145psi=760mmHg=100米水柱。
所以當聽到16公斤壓力、10米高的水柱的時候不要慌張,請記住小編的公式。
請注意:客戶報出壓力量程的時候是表壓和絕壓。表壓是以標準大氣壓為零點,絕壓是以真空為零點。那么問題來了,在高原上要是選擇壓力變送器該注意什么?大氣壓零點可是不一樣的呢。大量程可以忽略不計(1.6MPa以上)。
答案就是:請選擇工藝是表壓的壓力變送器(有導管,將零點和大氣導通)防止零點造成的誤差。常規工藝是密封表壓——封存一個標準大氣壓進去作為零點,所以選擇時要注意,測10MPa以上的壓力就不用了,那么小的氣壓不足以影響精度。

03、溫度
擴散硅壓力芯體的耐溫是-20-80℃,所以要測的介質溫度不能過高。如果需要測80℃以上甚至是300℃左右的介質,需要怎么辦呢?

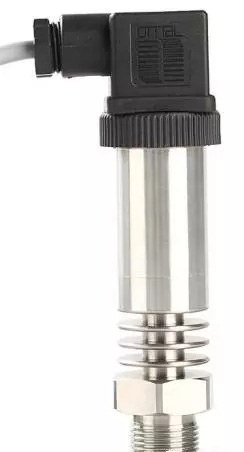

1、選擇加散熱片,把溫度給降下來

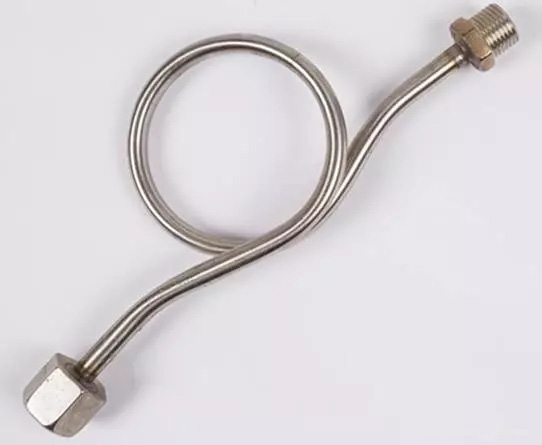

2、選擇引壓管,同樣能達到介質降溫的效果

04、供電
傳感器供電一般是DC24V,現在市面上一般會是寬量程。*低供電一般是5V,再小就做不了。
05、輸出信號

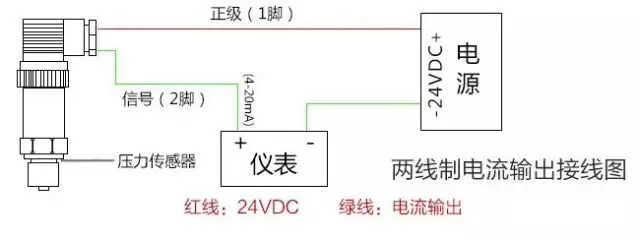

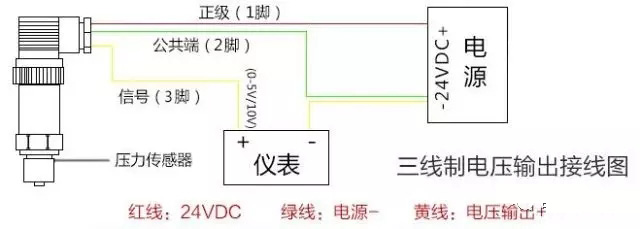

4-20mA兩線制電流信號 1-5V、0-5V、0-10V三線電壓信號 RS485信號


06、安裝螺紋規格
常用螺紋有M20*1.5 、G1/2、G1/4、M14*1.5
07、精度等級
常用精度等級有0.5% 、0.3% 。
千萬不要推薦0.1%精度的哦,擴散硅壓力變送器0.1%精度的不夠穩定,故要是需要高精度的可以推薦單晶硅的。

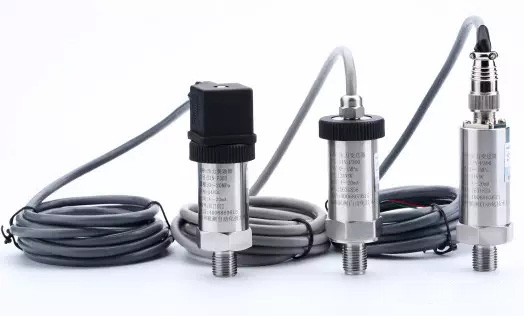

08、接線方式

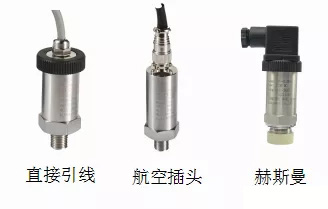

1>赫斯曼接頭
2>航空插頭
3>直接引線

三種接線方式都各有優缺點,要具體看現場選擇,一般是赫斯曼的用得*多。
赫斯曼接頭防護性較好;
航空插頭容易更換,接線方便;
直接引線尺寸小,方便安裝。

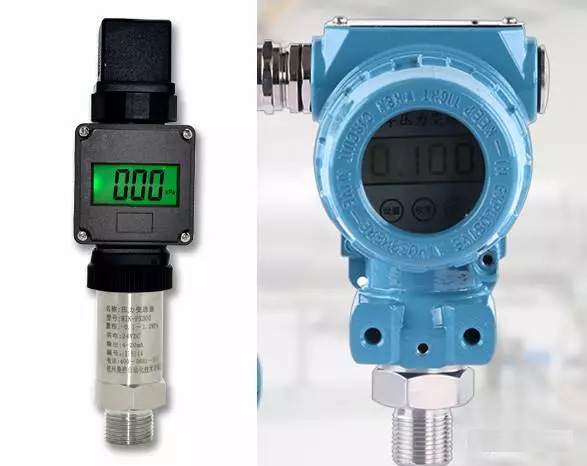

另外要是需要帶顯示的也是可以的。
Ps:請注意,帶顯示的只能做4-20Ma輸出
室外可選用2088殼體的擴散硅壓力變送器

另外不同情況也會進行不同的選型?還有幾個問題,看看哪位大神能回答出來:
1>測氨氣需要什么特殊工藝處理嗎?
2>測量易燃易爆的氣體需要將擴散硅的硅油換成什么?
