溫度變送器的概述講解

點擊次數:1311 發布時間:2023-06-20 09:37:04

溫度變送器采用熱電偶、熱電阻作為測溫元件,從測溫元件輸出信號送到變送器模塊,經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后,轉換成與溫度成線性關系的4~20mA電流信號,0-5V/0-10V電壓信號,RS485數字信號輸出。


結構組成:

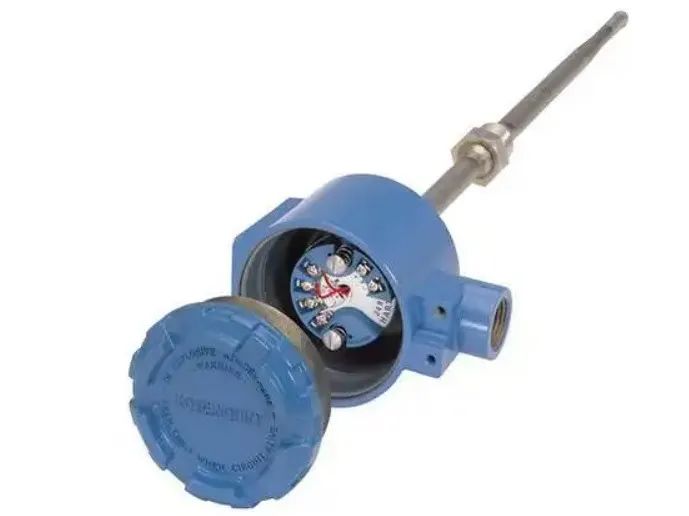

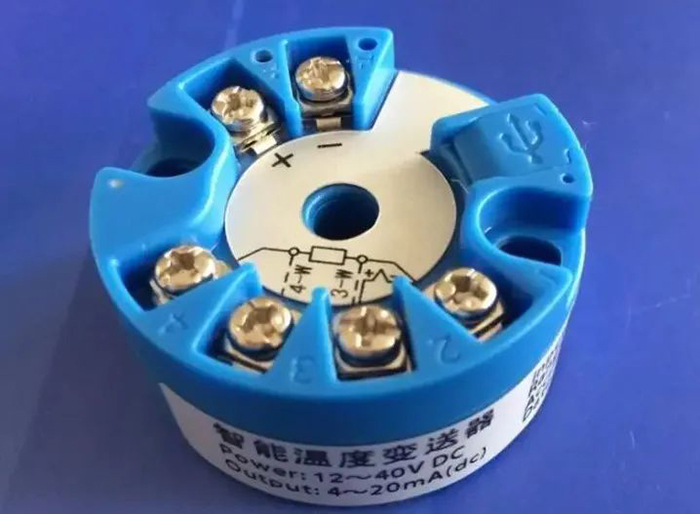

溫度變送器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表,主要用于工業過程溫度參數的測量和控制。帶傳感器的變送器通常由兩部分組成:傳感器和信號轉換器。傳感器主要是熱電偶或熱電阻;信號轉換器主要由測量單元、信號處理和轉換單元組成(由于工業用熱電阻和熱電偶分度表是標準化的,因此信號轉換器作為獨立產品時也稱為變送器),有些變送器增加了顯示單元,有些還具有現場總線功能。



輸出信號:

溫度變送器輸出信號與溫度變量之間有一給定的連續函數關系(通常為線性函數),早期生產的變送器其輸出信號與溫度傳感器的電阻值(或電壓值)之間呈線性函數關系。標準化輸出信號主要為0mA~10mA和4mA~20mA(或1V~5V)的直流電信號。不排除具有特殊規定的其他標準化輸出信號。溫度變送器按供電接線方式可分為兩線制和四線制,除RWB型溫度變送器為三線制外。



注意事項:

溫度變送器的供電電源不得有尖峰,否則容易損壞變送器。變送器的校準應在加電5分鐘后進行,并且要注意當時環境溫度。測高溫時(遠大于100℃)傳感器腔與接線盒間應用填充材料隔離,防止接線盒溫度過高燒壞變送器。在干擾嚴重的情況下使用傳感器,外殼應牢固接地避免干擾,電源及信號輸出應采用Ф10屏蔽電纜傳輸,壓線螺母應旋緊以保證氣密性。
