差壓變送器的安裝接線圖

點擊次數:2526 發布時間:2023-07-17 09:35:03

差壓變送器是一種在工業生產中使用非常廣泛的儀表之一,通過其測量的物理參數也很多,諸如壓力,液位,流量都可以通過其獲時,對于工業生產中有著重要的意義。

差壓變送器在工業生產中應用很廣泛,用來測量工業流量效果十分顯著。通常與孔板流量計,V錐流量計,彎管流量計,威力巴流量計,阿牛巴(均束管)流量計等進行配套使用。

差壓變送器作為過程控制系統的檢測變換部分,將液體、氣體或蒸汽的差壓(壓力)、流量、液位等工藝參數轉換成統一的標準信號(如DC 4mA~20mA電流),作為顯示儀表、運算器和調節器的輸入信號,以實現生產過程的連續檢測和自動控制。

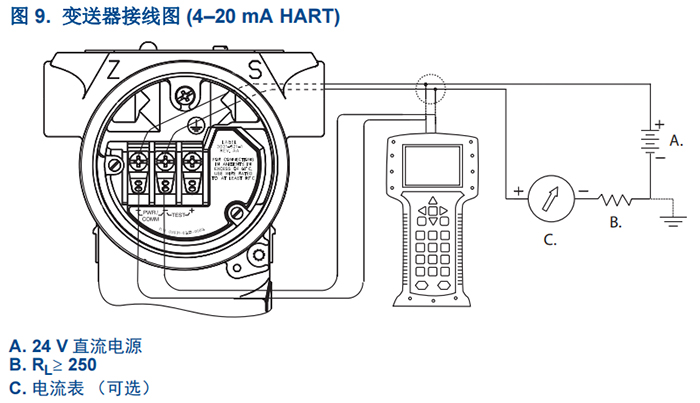

差壓變送器接線步驟


1. 卸下現場端子 (FIELD TERMINALS)一側的外殼蓋。

2. 把正*引線連接到 “+” 端子 (PWR/COMM),把負*引線連接到 “–” 端子。

3. 把外殼接地,以符合當?shù)氐慕拥匾?guī)定。

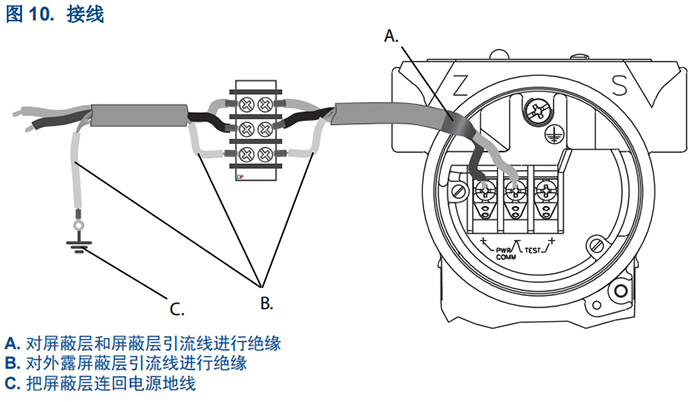

4. 確保正確接地。儀表電纜屏蔽層必須:

a. 修剪平整且不接觸變送器的電子裝置外殼。

b. 若電纜通過接線盒走線,則應連接到下一段屏蔽層。

c. 在電源端妥善接地。

5. 若需要瞬變保護,則應參照 “瞬變保護接線端子的接地” 一節的接地說明進行。

6. 應塞好并密封未用的導線管接口。

7. 重新蓋好外殼護蓋。


注意

應使用屏蔽雙絞線以獲得*佳效果。應使用長度不超過 1500 米 (5000 英尺)的24 AWG 或更粗接線。根據實際情況,可在安裝接線時做一個滴水圈。滴水圈的布置應保證其底部低于導線管接頭和變送器外殼。

* 除非 3051 的外殼正確接地,否則安裝瞬變保護接線端子不能提供瞬變保護。

*走線時不要把信號線與電源線一起布置在導線管中或開式電纜橋架上,或者布置在大型電氣設備附近。

* 不要把帶電的信號線與測試端子連接。信號線里的能量可能損壞接線端子中的測試二*管。


瞬變保護接線端子的接地在電子裝置外殼的外面和端子倉中提供有接地端接裝置。在安裝瞬變保護接線端子時,使用這些接地點。建議使用 18 AWG 或更大規格的接線把外殼接地點與大地 (內部或外部)連接。


差壓變送器的安裝要求

液體應用

1.將分流接頭安裝在管道側面。

2.將變送器安裝在分流接頭的側面或底部。

3.安裝變送器時應使排液 / 排氣閥向上。


氣體應用

1. 將分流接頭安裝在管道頂部或側面。

2. 將變送器安裝在分流接頭的側面或頂部。


差壓變送器在工藝管道上的安裝位置與被測介質有關,為了獲得較好的安裝效果,應注意考慮下面情況:

* 防止變送器與腐蝕性或過熱的被測介質直接接觸;

* 防止渣滓在引壓管內沉積,堵塞;

* 正負壓兩側引壓管的長度應盡量相同;

* 正負壓兩側引壓管內的液柱壓頭應保持平衡;

* 引壓管安裝在溫度梯度和溫度波動*小的地方。

應特別注意,測量蒸汽或其它高溫介質時,要防止差壓變送器接觸介質的溫度超過變送器使用的*限溫度。


管道直接安裝式儀表變送器的低壓側開口 (大氣壓力參考)位于外殼之后的變送器頸部。排氣通路在外殼和傳感器之間繞變送器回旋 360°。


變送器在安裝時應使排氣通道保持通暢,無任何阻礙,包括但不**于油漆、灰 塵、以及潤滑劑,以便排出過程液體。
