V錐流量計的組成及工作原理

點擊次數:2554 發布時間:2021-03-16 05:54:19
依照產品供貨范圍以及輸出信號的不同
V錐流量傳感器的組成可分為3類
1.V錐流量傳感器
只提供差壓信號的形成部分(V錐流量傳感器),不提供差壓變送器三閥組和流量顯示部分,輸出信號為差壓。由用戶自己進行配套。
2.V錐流量變送器
由V錐流量傳感器和差壓變送器組成。有分體式安裝和一體式安裝兩種結構。
分體式V錐流量變送器由獨立的V錐流量傳感器和差壓變送器組成。V錐流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成,而差壓變送器可以配套供應。
一體式安裝是產品出廠時已將差壓變送器三閥組與V錐流量傳感器連接成一體,用戶購買一體式V錐流量變送器后,使用時不需再連接引壓管。若需配接相應的流量積算儀、壓力變送器和溫度傳感器可以配套供應。
有分體式安裝和一體式安裝兩種結構:
分體式安裝由獨立的V錐、差壓、壓力、溫度傳感器、流量積算儀、三閥組、截止閥等部分組合而成。各部分之間的連接組合由用戶自己完成。有防爆型及普通型兩種。
一體式安裝由智能流量積算儀和V錐流量變送器一道V錐流量計。它帶有差壓變送器和三閥組(壓力傳感器、熱電阻溫度傳感器,必要時選用)。智能流量積算儀的流量范圍和V錐流量變送器相適應。分體式有本安型防爆產品及普通型產品兩大類。

V錐流量計工作原理
V錐流量計是一種差壓流量?jī)x表,迄今為止以差壓原理設計的流量?jī)x表已經有一百多年的應用歷史了。差壓原理是基于密封管道中的能量轉換原理,也就是說對穩定流體,流量與管道中介質流速的平方根成正比。當介質接近錐體時,其壓力為P1,在介質通過錐體的截流區時,速度增大,壓力降低為P2,P1和P2都通過錐形流量計的取壓口引到差壓變送器上,當流速發生變化時,錐形流量計的兩個取壓口之間的差壓值會增大或縮小。
V錐流量計在進行流量計算時所采用的計算公式同其他差壓流量?jī)x表相同,但其截流元件的獨特設計,迫使管道中心的介質繞著錐體流動,與其他差壓流量計相比這樣有很多優點。我們可以借助理想狀態流速曲線分布圖來理解錐形流量計的性能。管道中的流體沒有受到任何干擾和阻礙,即是我們所說的理想流態,他的流速分布均勻,靠近管壁的流速幾乎為零,管道中心的流速達到*大,靠近管壁的流速幾乎為零,是由于管壁對介質的摩擦力造成的。由于錐體懸掛在管線中心,他直接同流體的高速區接觸,迫使高速區的流體同近管壁低速區的流體相混合從而使流速均勻化。所以即使流速很低,錐形流量計仍能使流體與管道中心的*高流速連續作用產生正確差壓。
現實中,流速很難分布均勻,管道上的任何變化都可能對流體造成影響,如:灣頭、閥門、縮徑、擴徑、泵、三通等等,而錐形流量計利用錐體對上游的流速分布曲線重新進行塑造,即使在*為惡劣的情況下,仍能保證測量精度。

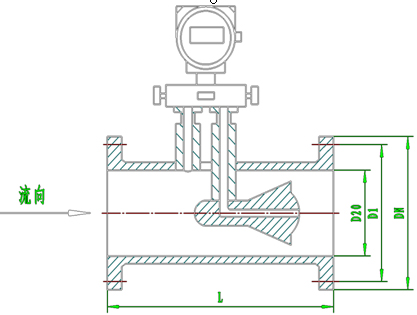

V錐流量計工作原理圖
